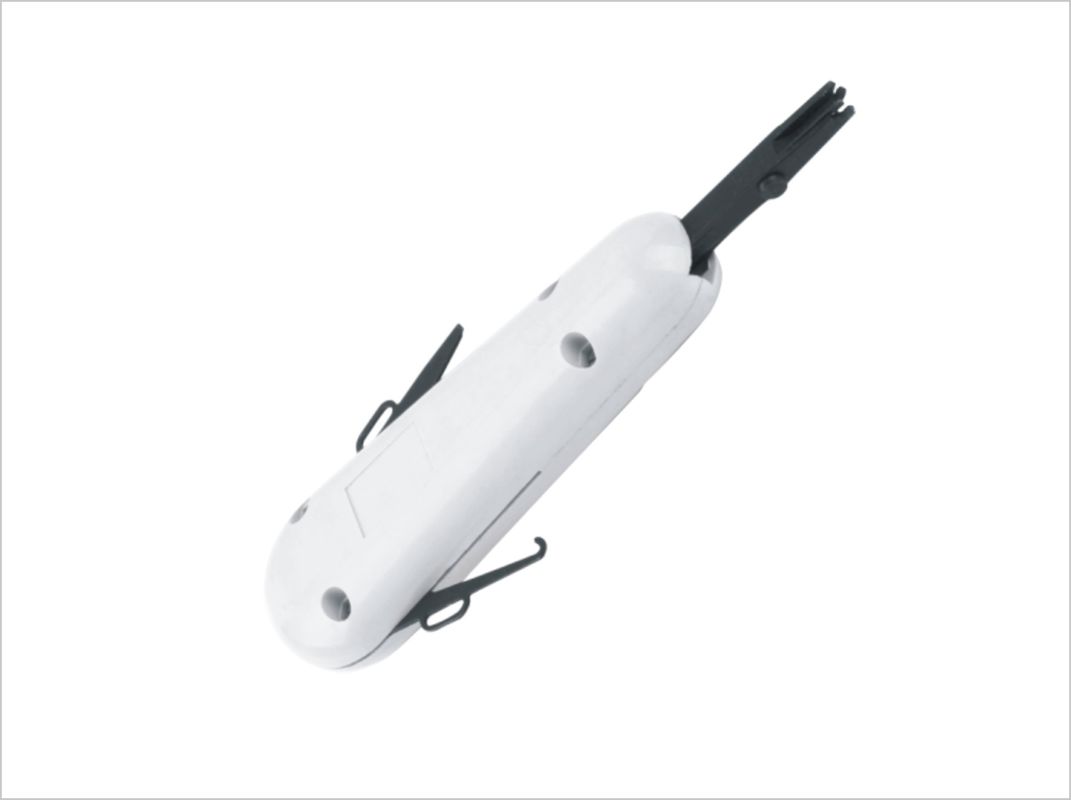

اندازه انعطاف پذیر ابزار سیم کشی شبکه چند کارکرد پذیر ODM و OEM YH8014

اندازه انعطاف پذیر چند وظیفوی از کارخانه ابزار سیم کشی شبکه چین قبول ODM و OEM YH8014

پایان کابل
برای کابل مس، پردازش ترمینال را می توان به دو شکل از نصب سر کریستال RJ45 و ماژول RJ45 تقسیم کرد.پایان ها باید به درستی مطابق با 568A یا 568B ماشینکاری شوند (این مشکل در بررسی کابل توصیف خواهد شد)در حال حاضر، ماژول های RJ45 از تولید کنندگان مختلف کابل می توانند بدون ابزار نصب شوند و برخی از آنها به ابزارهای ویژه برای کشیدن سیم نیاز دارند.آنها باید چند منظوره باشند و می توانند برای پاسخگویی به الزامات اتمام ماژول های تولیدکنندگان مختلف استفاده شوند..

BI-3548500 چاقوی چند منظوره
(1) اتمام ماژول
با توجه به الزامات طراحی، حالت سیم کشی T568A یا T568B را تعیین کنید، کل سیستم فقط می تواند یکی از سیم کشی ها را انتخاب کند.
پوشش بیرونی کابل باید به سمت انتهای ماژول محکم باشد:

جفت های پیچیده را از مرکز به سوراخ های نصب مربوطه پیچید (خط ها را از سر جدا نکنید):

برای توجه به جهت لبه چاقو از یک ابزار سیم کشی خاص استفاده کنید.

برای برش سیم تنظیم فشار "بالا" / "کم" وجود دارد. تنظیم پایین از خم کردن پین های اتصال در ماژول جلوگیری می کند ، اما ممکن است رشته را بیش از حد آزاد کند.
در نهایت، ماژول خوب سیم کشی شده را بر روی قاب توزیع یا خروجی دیوار نصب کنید.

(2) پایان دادن به سر کریستال RJ45
برای کانکتورهای RJ45 (که معمولاً به عنوان پلاگین های کریستال شناخته می شوند) ، باید برای انتخاب ابزار مناسب استفاده شود.

پلاگین های RJ45 از تولیدکنندگان مختلف دارای نقاط تماس ثابت فشار متفاوت هستند.

BI-3050600 دستگیره کلیمپ و مرد، از طریق تعویض مرد، برای دستیابی به انواع مفاصل crimping.

BI-3329600 چنگال های چنگال
چند کارکرد: برش، پوست، فشار در یک، چنگال های فولادی بدن، ماژول کرمپ قابل تعویض می تواند سر کریستال RJ45 / RJ11 را کرمپ کند.

مراحل (به عنوان مثال T568B):
خطوط با سیم کشی T568B تراز و تراز می شوند

سیم جفت شده را وارد سر کریستال کنید. سیم با بالای سر مطابقت دارد. پوشش بیرونی باید وارد سر کریستال شود.

سر بلور رو داخل چنگال بذاريد

و بعدش پوشش قفل رو داخل سر بلور وارد کن
