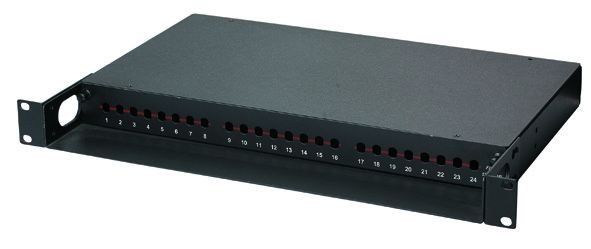

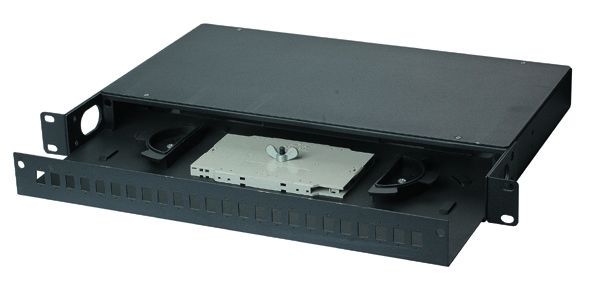

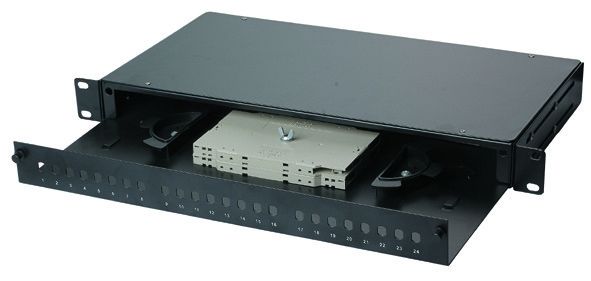

پانل پیچ نوری با ثبات مکانیکی بالا با پانل قابل تغییر YH1009

پنل پیچ فیبر نوری چند عملکردی کارخانه سایز انعطاف پذیر از چین قبول ODM و OEM YH1009

کانکتور فیبر نوری
(1) کانکتور فیبر نوری نوع FC
این کانکتور برای اولین بار توسط شرکت NTT ژاپن توسعه یافته است. FC اختصاری از Ferrule Connector است که نشان می دهد که روش تقویت خارجی از یک آستین فلزی استفاده می کند.و روش قفل کردن آن یک پیچ چرخ است.اولین اتصال دهنده نوع FC، استفاده از پین سرامیکی C C. چنین اتصال دهنده ای دارای یک ساختار ساده، آسان برای کار و آسان برای تولید است.سطح انتهای فیبر نسبت به گرد و غبار ظریف حساس است، و بازتاب فرسنل به احتمال زیاد رخ می دهد. بنابراین، بهبود عملکرد از دست دادن بازگشت دشوار است. بعدا،این نوع کانکتور برای استفاده از یک پین (PC) با یک چهره کروی با پایان گرد تغییر یافته است، و ساختار خارجی تغییر نکرده است، که منجر به افزایش قابل توجهی در ضایعات ورودی و عملکرد ضایعات بازگشت می شود.
(2) کانکتور فیبر SC
این یک کانکتور فیبر نوری است که توسط NTT ژاپن توسعه یافته است. محفظه مستطیل است و پین و آستین اتصال مورد استفاده از همان اندازه نوع FC است.صورت انتهای پین عمدتا PC یا APC-نوع آسیابروش قفل استفاده از نوع قفل پلاگ و پین است، نیازی به چرخش نیست. این کانکتورها ارزان قیمت، آسان برای قرار دادن و خارج کردن، نوسانات کوچک در از دست دادن قرار دادن،قدرت فشرده سازی بالا، و تراکم نصب بالا.
رابط های ST و SC دو نوع کانکتور فیبر نوری هستند. برای اتصال 10Base-F، کانکتورها معمولا نوع ST هستند. برای 100Base-FX، کانکتورها عمدتا نوع SC هستند.هسته کانکتور ST در معرض است، و هسته کانکتور SC در داخل کانکتور است.
(3) کانکتور بیکانک
نماینده ترین این نوع کانکتورهای فیبر نوری توسط آزمایشگاه های بل، ایالات متحده آمریکا توسعه یافته است.این شامل دو نوک دقیق قالب بندی شده با یک پلاگین سیلندر شکل مخروط قطع شده و یک آستین پلاستیکی داخلی دو طرفه استاجزای اتصال کارتریج ساخته شده اند.
(4) DIN47256 اتصال فیبر نوری
این یک کانکتور است که توسط آلمان توسعه یافته است. پین ها و آستین های اتصال مورد استفاده در این نوع کانکتور دارای ابعاد ساختاری مشابه با نوع FC هستند. درمان سطح پایان از آسیاب PC استفاده می کند.در مقایسه با کانکتور نوع FC، ساختار آن پیچیده تر است و ساختار فلزی داخلی دارای یک بهار برای کنترل فشار است، به طوری که از آسیب به سطح انتهای ناشی از فشار بیش از حد پلاگین جلوگیری شود.علاوه بر اين، دقت مکانیکی این کانکتور بالا است و بنابراین ارزش از دست دادن ورودی کوچک است.
(5) کانکتور MT-RJ
MT-RJ از کانکتور MT توسعه یافته NTT با مکانیسم قفل مشابه کانکتور الکتریکی LAN نوع RJ-45 آغاز شد.آن را با فیبر نوری از طریق پین های راهنمای نصب شده در هر دو طرف از آستین کوچک برای ارتباط آسان با گیرنده نوری هم تراز شده استاز طریق دستگاه متصل می شود، فیبر انتهای کانکتور در یک ترتیب دو هسته ای (فاصل 0.75 میلی متر) ترتیب داده شده است و نسل بعدی کانکتور فیبر با چگالی بالا برای انتقال داده است.
(6) کانکتور LC
کانکتور LC توسط موسسه معروف بل توسعه یافته است و با استفاده از مکانیسم قفل جیک ماژولار (RJ) آسان برای استفاده ساخته شده است.اندازه پین ها و آستین های مورد استفاده نیمی از اندازه مورد استفاده برای SC معمولی استاین می تواند تراکم کانکتورهای فیبر را در چارچوب توزیع فیبر افزایش دهد. در حال حاضر در جنبه SFF تک حالت،اتصال دهنده نوع LC در واقع در موقعیت غالب قرار گرفته است، و کاربرد در جنبه مولتی مود نیز به سرعت رشد کرده است.
(7) کانکتور نوع MU
کانکتور Miniature Unit Coupling (MU) کوچکترین کانکتور تک فیبر جهان است که توسط NTT بر اساس کانکتور نوع SC که به طور گسترده استفاده می شود، توسعه داده شده است.آستین قطر 25 میلی متری و مکانیسم خود نگهدارندهNTT با استفاده از بوش های قطر 1.25 میلی متری MU ، سری کانکتور MU را توسعه داده است.برای اتصال کابل های نوری دارای کانکتورهای نوع سوکت (سری MU-A) هستند.؛ کانکتورهای backplane (سری MU-B) با مکانیسم خود نگهدارنده و سوکت های ساده (سری MU-SR) برای اتصال ماژول های LD / PD و پلاگین ها صبر کنید.با توسعه سریع پهنای باند بزرگتر و ظرفیت بزرگتر شبکه های فیبر نوری و کاربرد گسترده فناوری DWDM، تقاضا برای کانکتورهای نوع MU نیز به سرعت افزایش می یابد.
