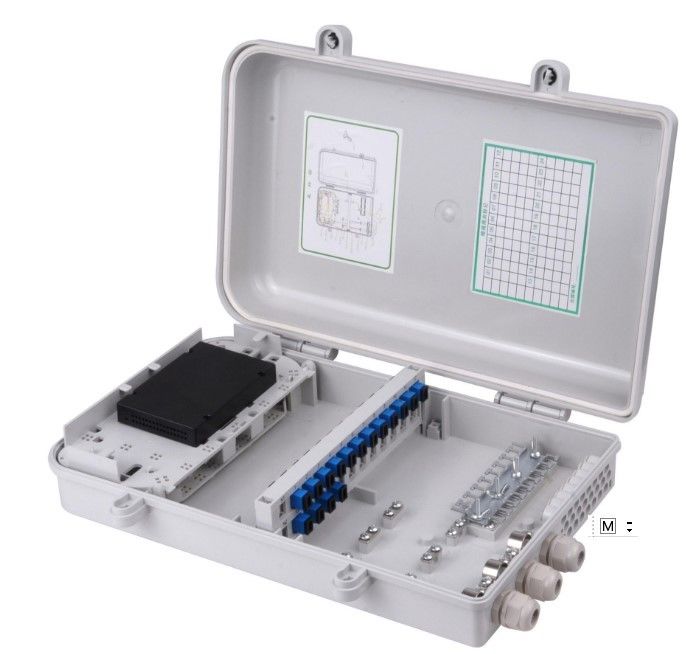

کابینت توزیع فیبر نوری رنگی یکنواخت چگالی بالا محافظت قوی YH3029

کابینت توزیع فیبر نوری با ظرفیت بزرگ با چگالی بالا محافظت قوی YH3029

قبل از جمع آوری محصول، موارد زیر باید به صورت جداگانه برای آماده سازی فرآیند بررسی شوند:
1.1 ساختار باید الزامات ساختار محصول این مدل را برآورده کند و الزامات نصب 19 اینچ، 21 اینچ و 23 اینچ را برآورده کند.
1.2 درب باید بتواند با زاویه های بیشتر از 110 درجه به طور انعطاف پذیر چرخش کند. درب نباید در طول چرخش آسیب ببیند. بدن واحد نباید پس از مونتاژ تحت تاثیر قرار گیرد.بعد از اينکه در قفل شد هيچ لرزي قابل ملاحظه اي نبايد وجود داشته باشهروش بازرسی: دست فشار قفل به آرامی فشار و کشیدن، مقدار حرکت بیش از 2mm نیست
1.3 فاصله بین درب و درب و درب و قاب نباید بیشتر از 2 میلی متر باشد
1.4 جوش کابینت باید محکم باشد، جوش باید صاف و صاف باشد، نباید هیچ گونه خیس شدن جوش، ترک ها، قطعات، پاشیدن slag، منافذ و سایر پدیده ها وجود داشته باشد، جوش باید تمیز شود.در
1.5 پس از درمان سطح کابینت، سطح فیلم رنگ باید چاق، روشن، رنگ یکنواخت، صاف و صاف باشد و علائم برس، چین و چروک، سوراخ های سوزن، پف هازخم ها، نشانه ها، اثر انگشت ها، نشانه های تراش و چسبندگی ها نمی توانند با چشم غیرمسلح دیده شوند.
نصب واحد و مشخصات محل
1 آژیر نصب شده در بالای ستون نصب کابینت
2 واحد توزیع برق (که نیاز به نصب 19 اینچ را برآورده می کند) زیر دستگاه هشدار نصب می شود.واحد توزیع برق AC روشن است
3 موقعیت نصب PDU عمودی معمولاً در سمت عقب کابینت قرار دارد. در اصل، در سمت راست درب عقب نصب می شود (به سمت درب عقب کابینت نگاه می کند).اگر دو واحد PDU واحد وجود داشته باشد، آنها به طور جداگانه بر روی درب عقب نصب می شوند.
4 واحد توزیع دیجیتال زیر واحد توزیع برق نصب می شود. اگر قفسه به دو یا چند واحد نیاز داشته باشد، این دو واحد باید فضای حداقل 1U (1U = 44.45mm) داشته باشند.
5 AC و DC switchboard می تواند در پشت کابینت با توجه به الزامات مشتری نصب شود
6 صفحه اتصال کابل پشت بدن واحد دیجیتال نصب می شود و موقعیت باید در پایین پشت بدن واحد دیجیتال باشد. اگر جلوی کابینت قابل نصب نباشد،واحد سیم کشی دیجیتال می تواند در هر دو طرف نصب شود. تخته بندي کابل به اشتراک گذاشته شده
7 واحد توزیع فیبر نوری زیر واحد دیجیتال نصب می شود و باید یک فاصله نصب 1U یا بیشتر با واحد سیم کشی دیجیتال داشته باشد.اگر یک قفسه ای وجود داشته باشد که نیاز به دو یا چند واحد داشته باشد، دو واحد می تواند به دنبال یکدیگر نصب شود، و موارد زیر می تواند نصب شود.
8 هنگامی که کابل وارد می شود، صفحه اتصال کابل در بالای کابینت و بالای واحد توزیع فیبر نصب می شود.صفحه تثبیت کابل باید زیر کابینت و زیر واحد توزیع فیبر نصب شود.در عین حال، باید توجه به صفحه تثبیت کابل پرداخت شود. نمی تواند به عقب نصب شود، سازگار با جهت کابل؛صفحه تثبیت کابل فیبر و واحد توزیع فیبر نمی توانند در همان سطح باشند.، باید بیش از 90 میلی متر از هم فاصله داشته باشد تا از تداخل جلوگیری شود؛ اگر نصب مجموعه میله و صفحه تثبیت کابل نصب شده در سمت کابینت، موقعیت نصب یکسان است
۹- هنگام نصب واحد سیم کشی دیجیتال در هر دو طرف، مراقب باشید که صفحه ی اتصال کابل در پشت کابینت مزاحم نباشد.
10 سوکت برق در هنگام وارد کردن کابل زیر صفحه ی تثبیت کابل نصب می شود.سوکت برق در بالای پشت کابینت نصب می شود زمانی که کابل در زیر کابل است و موقعیت بالاتر از صفحه تثبیت کابل است.
11 واحد سیم کشی یکپارچه نصب شده در زیر واحد سیم پیچ فیبر
12 واحد توزیع دیجیتال و واحد سیم کشی یکپارچه کابل زمین متصل به کابینت
فاصله نصب 13 طبقه بر اساس الزامات مشتری، اگر مشتری نیاز نداشته باشد، توزیع و نصب متوسط در فضای باقی مانده
14 ماژول فن در بالای کابینت متمرکز شده است
15 کابل های واحد یا تخته های رباط در اصل در سمت چپ درب عقب (به سمت درب عقب کابینت) نصب می شوند.یکی دیگر در سمت چپ کابینت نصب شده است (به در جلوی کابینت نگاه می کند).
