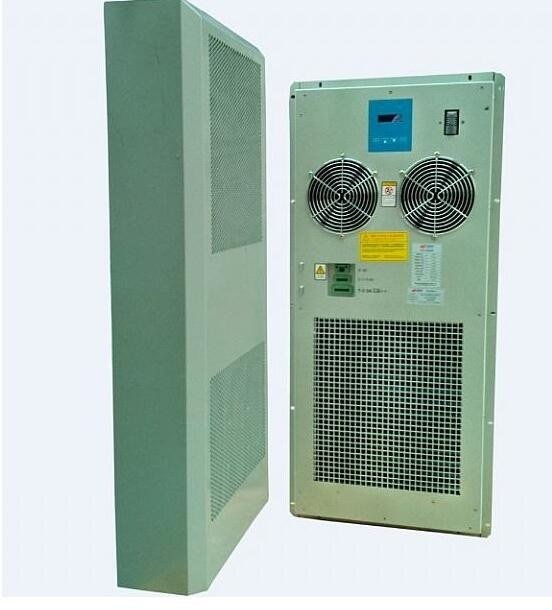

مقاومت به ضربه ارتباطات کابینت قفسه ای طرح لرزه ای ساخت و ساز YH9002

کابینت قفسه ای اتصال جداکننده الکترومغناطیسی با اندازه انعطاف پذیر YH9002

نقشه سیم کشی قطعات الکتریکی
نمودار سیم کشی با توجه به اصول الکتریکی اجزای و طرح اجزای الکتریکی کشیده می شود.این رابطه اتصال مجموعه کامل دستگاه ها را نشان می دهد و پایه نصب الکتریکی است.، نگهداری و بازرسی خطوط. نمودار سیم کشی باید با توجه به اصول زیر کشیده شود:
(1) طراحی نمودار فاز نمودار سیم کشی باید مطابق با مقررات GB6988.6-1993 "نقشه نمودار عملکردی سیستم کنترل" باشد.
(2) تمام اجزای الکتریکی و سیم های آنها باید با علامت متنی و شماره سیم کشی مطابق با طرح الکتریکی مشخص شوند. terminal number and conductor number in the schematic diagram shall comply with the GB5094-1985 "Project Code in Electrical Technology" and GB4026-1992 "General Requirements for Identification and Application of Alphanumeric Systems for Electrical Equipment Terminal Blocks and Specific Wire Ends." "و" GB4884-1985 "نشان دادن سیم عایق" و سایر مقررات؛
(3) برخلاف طرح های الکتریکی، قسمت های مختلف یک قطعه الکتریکی (رابطه ها، کویل ها و غیره) باید در نمودار سیم کشی به هم متصل شوند.
(4) نمودارهای سیم کشی الکتریکی همیشه با خطوط نازک کشیده می شوند. دو نوع کابل کشی پیش از بورد و پس از بورد هستند. به طور کلی، بورد برای کابل کشی استفاده می شود.برای قطعات کنترل الکتریکی ساده، تعداد اجزای کوچک است و رابطه سیم کشی پیچیده نیست. اتصال بین اجزای می تواند به طور مستقیم کشیده شود. برای قطعات پیچیده،جایی که تعداد اجزای الکتریکی بزرگ است و سیم کشی پیچیده تر استتا زمانی که شماره اتصال بر روی هر قطعه الکتریکی نشان داده شود، لازم نیست که اتصال بین اجزای مورد استفاده قرار گیرد.
(5) انواع، مشخصات، مناطق قطعی و الزامات رنگی از هادی های مختلف مورد استفاده برای سیم کشی در نمودار سیم کشی نشان داده می شود.
(6) هنگامی که قطعات و مدارهای خارجی متصل می شوند، کانکتورهای لوله های بزرگ باید به کانکتورها متصل شوند.
به طور خلاصه، با توجه به الزامات بالا، طرح طرح کابینت کنترل الکتریکی باید کشیده شود، ابعاد هر بخش باید تخمین زده شود،و سپس طرح طرح باید با توجه به نسبت کشیده شود، و باید در نظر گرفتن بیشتر برای تنظیم نسبت ابعاد از نظر تقارن، زیبایی و سهولت استفاده داده شود.پس از ظاهر کابینت کنترل الکتریکی تعیین شده استطراحی ساختاری هر بخش از کابینت کنترل باید مطابق با الزامات فوق انجام شود.طراحی نمودار مونتاژ کابینت و نقشه های قطعات هر درب جانبی، صفحه کنترل، صفحه پایین، براکت نصب، نوار تراش و غیره، و نیازمندی های پردازش را نشان می دهد. سپس قفل مناسب درب را برای کابینت کنترل الکتریکی انتخاب کنید.
در نهایت، با توجه به طرح های مختلف، ما نیاز به به طور جامع به شمارش قطعات مختلف و مواد مورد نیاز توسط کابینت کنترل الکتریکی، و لیست لیست خلاصه، لیست قطعات استاندارد،جدول سهمیه مصرف مواد اصلی و مواد کمکی قطعات نهایی خریداری شده بر اساس دسته بندیجدول های سهمیه و غیره به طوری که پرسنل خرید، بخش های مدیریت تولید آماده سازی تجهیزات را مطابق با نیازهای تجهیزات انجام می دهند، در آماده سازی تولید کار خوبی انجام می دهند،و همچنین حسابداری هزینه را تسهیل می کند.
3 نصب و تثبیت کابینت
نصب کابینت پایه نصب تجهیزات است و باید مطابق با استانداردها نصب شود.
(1) قبل از نصب کابینت، بررسی کنید که آیا تجهیزات خروجی کابینت در حالت خوبی هستند، آیا تعداد پالت های تجهیزات کامل است،و اینکه آیا قطب چرخ و ستون های پشتیبان در وضعیت خوبی هستند.
(2) مدل کابینت، مشخصات و محل نصب باید با الزامات طراحی مطابقت داشته باشد.
(3) انحراف عمودی نصب کابینت نباید بیش از 3 میلی متر باشد و خطا افقی نباید بیش از 2 میلی متر باشد. چندین کابینت باید در کنار هم قرار گیرند.پانل ها باید در یک سطح و موازی با خط مرجع باشند.انحراف قبل و بعد نباید بیشتر از 3mm باشد؛ فاصله بین دو کابینت نباید بیشتر از 3mm باشد.برای دستگاه هایی که در فاصله خاصی از یکدیگر قرار دارند و در یک ردیف قرار دارندانحراف صفحه جلو و عقب نباید بیشتر از 5 میلی متر باشد.
(4) قسمت های مختلف کابینت نباید از هم افتاده یا شکسته شوند. اگر رنگ از هم جدا شود، باید از قبل رنگ زده شود. علائم باید کامل و واضح باشند.
(5) هنگامی که نصب کابینت باید محکم باشد و الزامات لرزه ای وجود دارد، مطابق با طراحی لرزه ای نقشه ساختمانی تقویت شود؛
(6) کابینت نباید مستقیماً بر روی کف بلند نصب شود. پایه باید با توجه به اندازه سطح پایین تجهیزات ساخته شود.پایه باید مستقیما به زمین ثابت شود، کابینت باید در پایه ثابت شود و سپس کف قابل حرکت قرار گیرد؛
(7) ضخامت فولاد کانال در پایه کابینت حداقل 50 میلی متر است.فولاد کانال در کف اتاق تجهیزات از طریق بولت های گسترش ثابت و با میله مس زمین متصل می شود;
(8) فولاد کانال و کابینت با استفاده از جوش به طور پایدار متصل می شوند. نباید روی کابینت رنگ جوش سیاه باشد. باید از نظر زیبایی مناسب باشد.
(9) پس از ثابت کردن کابینت، اطمینان حاصل کنید که جلوی، عقب، چپ و راست نمی توانند فشار داده شوند تا ثبات کابینت را تضمین کنند.
(10) اگر کف اطراف کابینت باید برش داده شود، از یک ماشین برش برای برش آن به آرامی استفاده کنید و برای جلوگیری از برش آن، برها را حذف کنید.
(11) نصب پانل کابینت و ذخیره 800mm فضای قبل از قفسه فاصله بین پشت کابینت و دیوار باید بیش از 600mm برای تسهیل نصب و ساخت و ساز;
(12) کابینت نصب شده روی دیوار باید 1200 میلی متر از زمین باشد.
(13) نصب تجهیزات و اجزای در کابینت باید پس از قرار دادن و نصب کابینت انجام شود و تجهیزات نصب شده در کابینت باید به طور ایمن نصب شوند.
(14) پیچ های تثبیت، شاشه ها و شاشه های بهار بر روی کابینت باید به عنوان مورد نیاز ثابت شوند و نباید از بین برود.
(15) دستگاه های آویزان نصب شده در دیوار باید بر روی یک دیوار صاف و محکم، حداقل 300 میلی متر از زمین نصب شوند و افقی و عمودی به دیوار نگه داشته شوند.و انحراف عمودی باید کمتر از 3 میلی متر باشد.
(16) حفره ها در دیوار باید از آسیب به دیواره داخلی دیوار محافظت شوند. عمق حفره نباید کمتر از 70 میلی متر باشد.تعداد پیچ های انبساطی مورد استفاده برای تثبیت کابینت نباید کمتر از ۴ باشد (۶ برای کابینت شنود شده نوع C)در صورت لزوم، پشتیبانی باید تحت کابینت قرار گیرد تا امنیت و ثبات کابینت را تضمین کند.
(17) برای نصب کابینت نصب شده روی زمین، جهت باز شدن کابینت و سهولت کار را هنگام نصب پایه در نظر بگیرید.با اولویت جهت باز شدن درب اتاق سیم کشیدرهای تجهیزات و درب های سیم کشی باید کاملا باز باشند.
(18) کابینت باید در برابر زمین زدن رعد و برق محافظت شود.
(19) کابینت باید پس از نصب به درستی علامت گذاری شود. لوگو باید یکنواخت، شفاف و زیبا باشد.سوراخ های کابل کابینت باید با گل ضد آتش مهر و موم شوند.. کار خوبي انجام بده که موش ها، حشرات، آب و رطوبت رو از بين ببره
4 کابل کشی
4.1.1 ترتیب قدرت کابینه
کابینت باید مجهز به مجموعه ای از واحدهای توزیع برق ثابت جداکننده و قابل تعویض (PDU) برای ورود، توزیع، حفاظت، تقسیم،و اتصال (خرید و یا ترمینال) قدرت تجهیزات کابینتدر همان کابینت، توزیع قدرت AC و توزیع قدرت DC نباید مخلوط شوند (به جز توزیع قدرت کولر فن).
4.1.2 الزامات ساختاری و نصب
واحد توزیع برق توصیه می کند از یک ساختار یکپارچه عمودی به شکل نوار استفاده شود که توزیع برق، حفاظت و پچ کردن را یکپارچه می کند و طرف جلو آن قابل برداشتن است.نصب و تعویض آسان ماژول های پیچ و کانکتورها (سیم کشی); معرفی، توزیع، حفاظت و جداسازی از بخش جداگانه از پلاگین در بخش از ساختار، که در آن معرفی قدرت، توزیع،بخش محافظ تجهیزات در بالای یا پایین واحد توزیع برق، و قسمت پلاگین هنوز یک ساختار عمودی است. The installation position of the vertical bar-type integrated power distribution unit or split-unit plug-in unit is generally the rear side of the cabinet (power cable tie bar or outside of the cable channel)در موارد خاص، ممکن است یک واحد توزیع برق در سمت چپ و راست باشد (وصول نمی شود).
4.1.3 واحد توزیع برق AC
A. واحد توزیع برق باید قادر به وارد کردن هر دو منبع تغذیه A و B در همان زمان باشد.آنها باید کاملا مستقل از یکدیگر باشند (از جمله سیم زمین) و به صورت جداگانه تغذیه شوندبرای کابینت هایی که نیاز به منبع تغذیه دو کانال ندارند، فقط یک منبع تغذیه قابل استفاده است.
ب. قدرت ورودی واحد توزیع برق به طور کلی از یک منبع برق سه سیم تک فاز (220V) استفاده می کند. در موارد خاص، یک منبع برق سه فاز چهار سیم (380V) می تواند استفاده شود.همچنین می تواند با الزامات خاص برای ایمنی منبع برق تجسم شود، با استفاده از چهار طرفه وارد کردن منبع برق.
ج. ترمینال ورودی منبع برق باید مجهز به یک گروه ترمینال باشد که می تواند کابل های زیر 16 میلی متر مربع را متصل کند و می تواند دستگاه های اندازه گیری جریان را بر اساس نیاز نصب کند.هر شاخه خروجی باید با یک گروه پایانی یا سوکت برای ارائه تجهیزات با شرایط الکتریکی فراهم شود.
D. یک دستگاه محافظت از جریان بیش از حد و مدار کوتاه مستقل برای ورودی قدرت کابین فراهم می شود.و یک دستگاه محافظت از جریان بیش از حد و مدار کوتاه مستقل برای هر شاخه خروجی فراهم می شود..
E. دستگاه محافظت می تواند از سوئیچ هوا AC (توصیه شده) یا سوئیچ فيوز جداکننده استفاده کند که در خط فاز کل ورودی یا خروجی شنت نصب شده است تا کار و تعویض آن را تسهیل کند.و الزامات تبعید گرما را برآورده کنددرجه بندی دستگاه محافظت باید با کل ورودی یا خروجی shunt مطابقت داشته باشد.
اگر سوئیچ هوا انتخاب شده باشد، باید با الزامات GB 10963.1 مطابقت داشته باشد و حالت پرتاب فوری باید نوع C باشد (مجموعه سفر >5 In ~ 10 In).
اگر سوئیچ فیوز انتخاب شده باشد، باید با الزامات GB 14048 مطابقت داشته باشد.3، که در آن فیوز باید الزامات مربوطه GB/T 13539 را برآورده کند.5، و محدوده و دسته بندی استفاده باید نوع gG باشد.
